二氧化鋯空心微球制備技術(shù)
與其他空心微球制備方法相似，空心二氧化鋯陶瓷微球的制備方法眾多，主要包括模板法、溶劑熱法、噴霧干燥法和等離子燒結(jié)法等。模板法是以預(yù)先制備的模板作為內(nèi)核進(jìn)行空心顆粒的合成，模板的形狀決定了空心顆粒的形貌；溶劑熱、噴霧干燥和等離子燒結(jié)等方法制備空心微球的過(guò)程摒棄了使用模板作為基底，它們主要是利用Ostwald熟化過(guò)程進(jìn)行空心結(jié)構(gòu)的調(diào)控。以上這些制備手段同樣廣泛應(yīng)用于氮化物[16]、碳化物[17]及其他氧化物[18]空心微球的制備上。
2.1 模板法
模板法是制備空心微球的一類常用方法[19,20]。模板法是在顆粒的制備過(guò)程中，采用液滴、氣腔和膠粒等模板作為顆粒形成的基底，通過(guò)吸附、沉淀、界面反應(yīng)等過(guò)程，在基底表面形成所需要的顆粒，再通過(guò)燒結(jié)氧化、化學(xué)腐蝕、氧化還原等過(guò)程去除模板，從而得到空心陶瓷微球[21]。模板法制備空心微球示意圖如圖1[21]所示。模板法具有原理簡(jiǎn)單、重復(fù)率高以及性能穩(wěn)定等特點(diǎn)，近年來(lái)，越來(lái)越多的研究人員采用模板法進(jìn)行二氧化鋯空心微球的制備[11]。

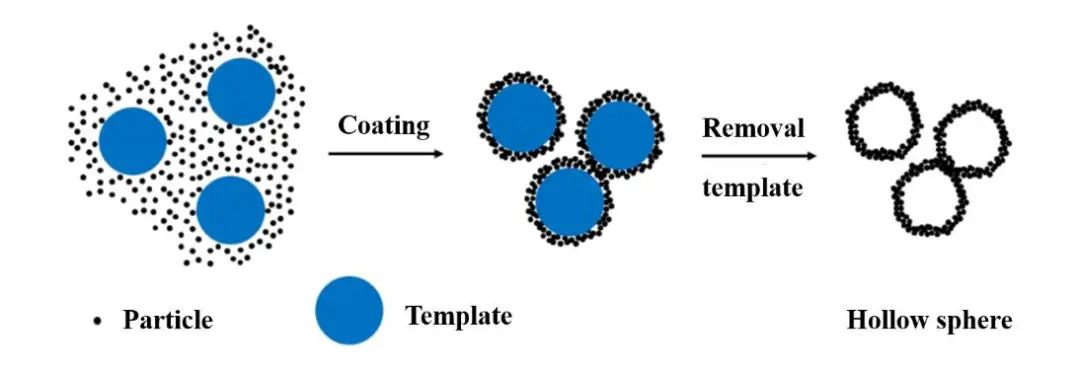

圖1 模板法制備空心微球示意圖[21]Fig.1 Schematic diagram of hollow spheres prepared by templating process[21]模板法由于效率高、適應(yīng)性強(qiáng)而得到了廣泛的研究，制備ZrO2空心微球時(shí)常用的模板包括PS球、膠態(tài)碳球及生物模板等[22-24]。Liu等[25]以碳質(zhì)多糖微球?yàn)橛材０�，采用非均相成核包裹技術(shù)成功制備了粒徑2 μm、壁厚約100 nm的ZrO2空心微球。首先將碳質(zhì)多糖微球模板分散在乙醇中并與一定比例的氯氧化鋯前驅(qū)物均勻混合，而后加熱混合物使溶劑在穩(wěn)定的溫度下?lián)]發(fā)，并向其中加入30% H2O2溶液；最后經(jīng)冷卻、離心、高溫煅燒后得到ZrO2空心微球。研究發(fā)現(xiàn)，H2O2能夠促進(jìn)鋯離子的水解和沉淀，并且碳質(zhì)多糖微球可以較好地成為沉淀的形核中心并可通過(guò)后續(xù)的煅燒去除。高立爽等[26]以油菜花粉為生物模板，通過(guò)水浴-陳化法制備了納/微米結(jié)構(gòu)ZrO2空心微球。研究發(fā)現(xiàn)，花粉預(yù)處理方式對(duì)于ZrO2中空微球的形貌及壁厚具有重要影響。Guo等[23]以膠態(tài)碳球?yàn)槟０逯苽淞藲そY(jié)構(gòu)可控的ZrO2空心微球。首先以葡萄糖為原料，采用水熱法制備膠態(tài)碳球模板；進(jìn)而以氨水為pH調(diào)節(jié)劑、以氯化鋯為前驅(qū)物得到Zr(OH)4/膠態(tài)碳球復(fù)合顆粒；最后經(jīng)過(guò)離心、洗滌、煅燒后得到ZrO2空心微球。研究發(fā)現(xiàn)，制備過(guò)程中加入表面活性劑(聚乙二醇-1000)可以得到具有多孔殼結(jié)構(gòu)的空心微球，從而實(shí)現(xiàn)空心微球殼結(jié)構(gòu)的有效調(diào)控。Ge等[27]以CaCO3為模板，采用沉淀法成功制備得到了粒徑1 μm、壁厚20 nm的ZrO2空心微球。首先進(jìn)行CaCO3模板的制備并通過(guò)沉淀法得到CaCO3/ZrO2復(fù)合顆粒，再經(jīng)過(guò)酸洗去除CaCO3模板，最后經(jīng)過(guò)煅燒制備得到四方相ZrO2空心微球。研究發(fā)現(xiàn)，前驅(qū)物濃度和反應(yīng)時(shí)間對(duì)空心微球的形貌和粒度有重要影響，前驅(qū)物濃度過(guò)大會(huì)導(dǎo)致實(shí)心顆粒的形成，反應(yīng)時(shí)間過(guò)短容易形成不穩(wěn)定的薄壁空心顆粒，因此，合適的前驅(qū)物濃度和反應(yīng)時(shí)間對(duì)于采用模板法制備穩(wěn)定的ZrO2空心微球至關(guān)重要。模板法在ZrO2空心微球形貌的控制上表現(xiàn)出色，但是存在模板合成及后續(xù)去除過(guò)程繁瑣等問題，并且對(duì)于制備工藝的要求較高，容易造成材料的浪費(fèi)以及空心微球的破壞。同時(shí)，空心微球的大小受制于模板的尺寸，目前模板法制備空心微球的尺寸多為10 μm以下，難以應(yīng)用在噴涂領(lǐng)域。為了克服模板法制備空心微球所存在的缺點(diǎn)，實(shí)現(xiàn)較寬粒度范圍的空心微球制備，研究人員提出了一些基于Ostwald熟化過(guò)程制備ZrO2空心微球的方法。
2.2 溶劑熱法
溶劑熱法是指在特制的密閉反應(yīng)器中，采用有機(jī)溶劑作為反應(yīng)介質(zhì)，通過(guò)對(duì)反應(yīng)體系加熱加壓而創(chuàng)造一個(gè)相對(duì)高溫高壓的反應(yīng)環(huán)境，使得通常難溶或不溶的物質(zhì)溶解并重結(jié)晶而進(jìn)行目標(biāo)材料制備的一種有效方法[28]。溶劑熱法也是制備ZrO2空心微球的一種有效方法[29]，它規(guī)避了模板的使用，因此不存在模板的合成及后續(xù)去除等問題。Guo等[30]以無(wú)水乙醇作為溶劑，以ZrOCl2⋅8H2O和Y(NO3)3⋅6H2O作為前驅(qū)物，并加入尿素和鹽酸，在反應(yīng)釜中于160℃反應(yīng)12 h成功制備了粒徑1.2~1.5 μm且壁厚約125 nm的YSZ空心微球。Shu等[31]在乙醇/丁醇-乙酰丙酮體系中，以ZrOCl2⋅8H2O和Y(NO3)3⋅6H2O為前驅(qū)物，采用無(wú)模板的溶劑熱法制備了YSZ空心球。研究發(fā)現(xiàn)，空心球是基于顆粒由內(nèi)而外的Ostwald熟化過(guò)程而形成的；并且可以通過(guò)調(diào)節(jié)醇的種類及前驅(qū)體的濃度實(shí)現(xiàn)YSZ空心球尺寸的有效調(diào)控。溶劑熱法特有的高溫高壓環(huán)境使得反應(yīng)物性能改變、活性提升，得到的空心微球具有粒徑分布窄、形貌可控的優(yōu)勢(shì)。但是，溶劑熱法的反應(yīng)條件相對(duì)苛刻，并且涉及到產(chǎn)品的后續(xù)分離及洗滌、干燥等過(guò)程，難以進(jìn)行批量化制備。
2.3 噴霧干燥法
噴霧干燥法是制備噴涂涂層用原料的重要方法，通過(guò)使用適當(dāng)?shù)挠袡C(jī)黏合劑聚集不同的小顆粒進(jìn)而從漿料中經(jīng)干燥獲取顆粒團(tuán)聚體。漿料在干燥過(guò)程中發(fā)生快速傳熱和傳質(zhì)，根據(jù)操作參數(shù)、漿料特性的不同，得到諸如空心、致密、多孔等形態(tài)各異的球形或其他形狀的顆粒團(tuán)聚體[32,33]。噴霧造粒得到不同結(jié)構(gòu)的團(tuán)聚顆粒如圖2[32]所示。漿料在噴霧干燥過(guò)程霧化為球形液滴后的快速干燥階段，液滴中的水分快速蒸發(fā)產(chǎn)生毛細(xì)管力，進(jìn)而液滴內(nèi)部的細(xì)小顆粒在毛細(xì)管力的作用下向表面遷移并最終形成空心顆粒，如圖3[34]所示。因此，在噴霧干燥過(guò)程中，漿料的分散性是決定團(tuán)聚顆粒結(jié)構(gòu)的關(guān)鍵因素，高分散性漿料中細(xì)小顆粒的遷移阻力更小，更有助于獲取具有空心結(jié)構(gòu)的顆粒團(tuán)聚體。

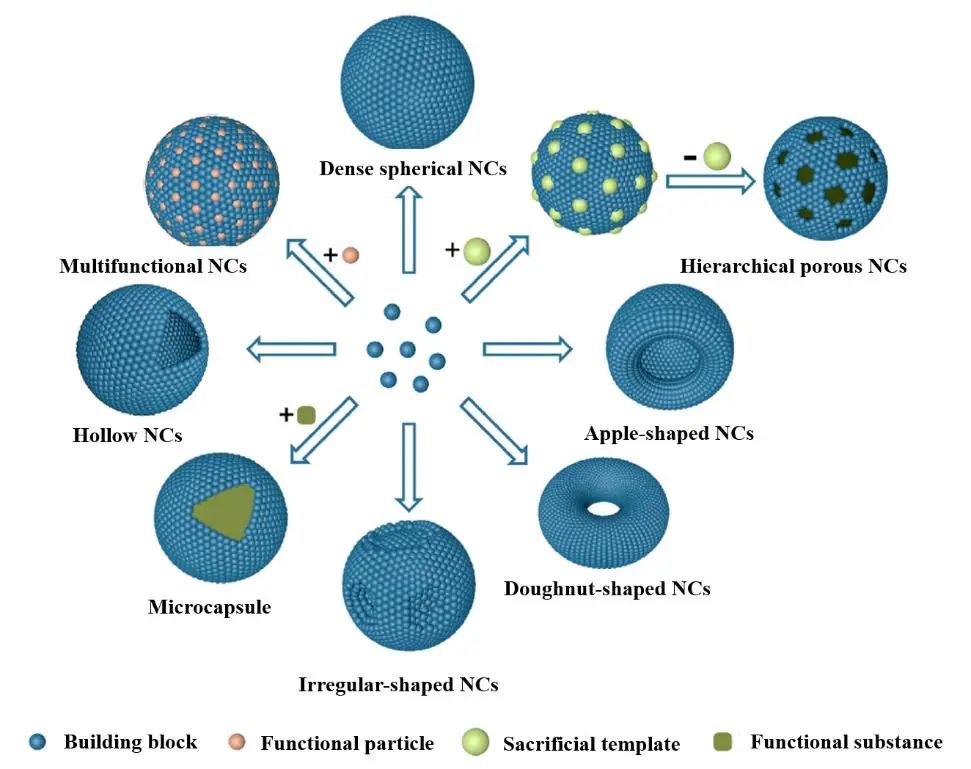

圖2 噴霧干燥制備顆粒的結(jié)構(gòu)示意圖[32]Fig.2 Structure diagrams of particles prepared by spray drying process[32]

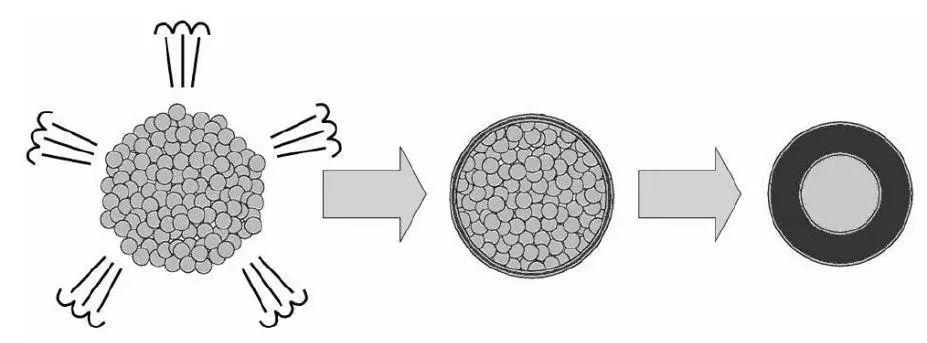

圖3 噴霧干燥制備空心顆粒的過(guò)程示意圖[34]Fig.3 Schematic diagram of preparation of hollow particles by spray drying process[34]Mahdjoub等[35]和Bertrand等[36]研究了漿料特性對(duì)YSZ噴霧造粒顆粒結(jié)構(gòu)的影響，通過(guò)調(diào)控漿料的pH值和引入表面活性劑來(lái)調(diào)控漿料的分散性，并通過(guò)沉淀高度比(Ratio Sediment Height, RSH, 即漿料靜置90 h后，沉淀層高度與漿料總高度之比)來(lái)表示漿料的穩(wěn)定性。當(dāng)RSH＜53%時(shí)，YSZ噴霧造粒顆粒基本為空心結(jié)構(gòu)；當(dāng)RSH＞62%時(shí)則基本為實(shí)心結(jié)構(gòu)；同時(shí)，空心顆粒的壁厚隨著RSH減小而降低。Loghman-Estarki等[37]用噴霧干燥法進(jìn)行適用于噴涂的YSZ納米顆粒團(tuán)聚體的制備，并研究了黏結(jié)劑PVA的含量對(duì)噴霧造粒顆粒特性的影響。研究發(fā)現(xiàn)，漿料中PVA的含量對(duì)噴霧造粒顆粒的形貌和粒度具有重要的影響。當(dāng)漿料中不添加PVA時(shí)，得到的球形空心顆粒中存在較多的非球形多面體顆粒；當(dāng)漿料中PVA含量為5wt%~15wt%時(shí)，噴霧得到的多為球形或準(zhǔn)球形的顆粒。造粒顆粒的直徑隨著PVA含量的變化可以由經(jīng)驗(yàn)公式(1)表示。
式中，SMD為索特爾中位粒徑，C為常數(shù)且和霧化器設(shè)計(jì)有關(guān)，ρ, μ, σ, U和
分別表示液體(L)或空氣(A)的密度、黏度、表面張力、速度和流量速率。當(dāng)漿料中的PVA含量增大時(shí)，漿料的黏度隨之增大，從而獲得更大尺寸的噴霧顆粒。進(jìn)一步地，Loghman-Estarki等[38]研究了球磨過(guò)程對(duì)于噴霧干燥顆粒特性的影響。首先采用濕化學(xué)法制備得到了尺寸30~50 nm的Y2O3和Sc2O3共摻雜的ZrO2納米顆粒(SYSZ)[39]，進(jìn)而通過(guò)球磨法獲取噴霧所需的漿料，最后經(jīng)過(guò)噴霧干燥過(guò)程得到團(tuán)聚顆粒。研究發(fā)現(xiàn)，球磨使得團(tuán)聚的納米顆粒得到較好的分散，并且有助于獲取具有準(zhǔn)球形形貌的空心顆粒。作者進(jìn)一步研究了噴霧干燥制備團(tuán)聚體的形成過(guò)程，噴霧干燥過(guò)程中熱量經(jīng)熱傳導(dǎo)的方式由顆粒表面?zhèn)鬟f到內(nèi)部，關(guān)系式如式(2)所示。
, 0≤r≤R(t), t＞0
式中，T為溫度，k為熱導(dǎo)率，ρ為密度，Cp為熱容，r和R(t)分別表示顆粒徑向直徑及其徑向位置，假設(shè)k不受徑向位置和時(shí)間的影響，則式(2)可以轉(zhuǎn)化為：
, 0≤r≤R(t), t＞0
式中，
為熱擴(kuò)散系數(shù)，=k/ρCp，熱傳遞過(guò)程可以表示為：
|
式中，為熱流量，A為接觸面積，ΔT為溫度差異。因此，噴霧漿料中的黏結(jié)劑PVA (p)和去離子水(w)的分解及揮發(fā)過(guò)程可以表示為：
|
|
|
(4)
|
|
, 0≤r≤R(t), t＞0
|
(5)
|
其中，D為二元擴(kuò)散系數(shù)，
是指黏結(jié)劑PVA (p)或去離子水(w)的含量。去離子水的蒸發(fā)溫度為200~295℃，而PVA的分解揮發(fā)溫度為300~571℃[38]。由于噴霧干燥的入口溫度為225~235℃，因此去離子水可以較好的去除，而PVA則遺留在顆粒內(nèi)。噴霧干燥法制備得到的YSZ空心粉體由于顆粒強(qiáng)度較弱，在噴涂應(yīng)用的過(guò)程中容易破碎從而失去空心顆粒的特性，因此在使用前需要對(duì)顆粒進(jìn)行高溫?zé)Y(jié)以提升其強(qiáng)度。
2.4 等離子體燒結(jié)法

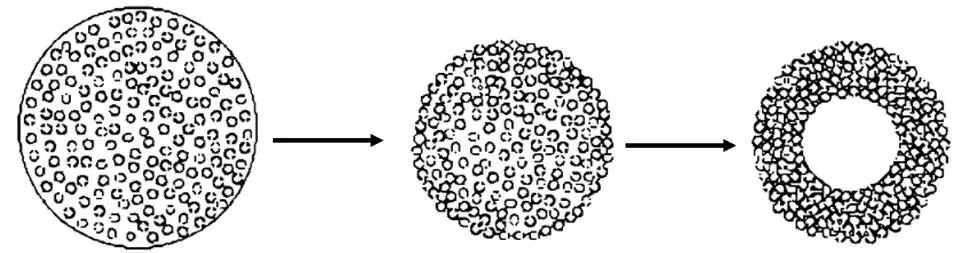

等離子體燒結(jié)法是采用等離子體作為熱源，通過(guò)對(duì)其他方式制備的多孔ZrO2團(tuán)聚粉末進(jìn)行熱處理來(lái)制備空心球形顆粒的工藝方法[40]。等離子體具有溫度高、傳熱快、冷卻速率大等特點(diǎn)，是一種顆粒球化、燒結(jié)及新型材料制備的有效方法，國(guó)內(nèi)外開展了大量的研究工作[41,42]。經(jīng)過(guò)等離子體處理的粉末不僅具有良好的球形度和優(yōu)異的流動(dòng)性，而且在提升顆粒的致密性、機(jī)械強(qiáng)度等方面也具有顯著優(yōu)勢(shì)。同時(shí)，等離子體技術(shù)在空心微球的制備上也具有良好的應(yīng)用效果[43-48]。Zhao等[49]以噴霧干燥工藝得到的YSZ團(tuán)聚粉末為原料，采用等離子體燒結(jié)法制備得到了壁厚3 μm的YSZ空心微球。作者通過(guò)控制顆粒離開等離子體火焰時(shí)周圍環(huán)境的溫度，實(shí)現(xiàn)了空心微球壁厚的有效調(diào)控。研究發(fā)現(xiàn)，在顆粒離開等離子體火焰后的區(qū)域內(nèi)增加保溫功能，可以防止顆粒表面的快速固化，使得YSZ熔融液滴充分膨脹，從而減小了空心微球的壁厚。Solonenko等[50,51]以噴霧造粒的ZrO2團(tuán)聚顆粒為原料，采用等離子燒結(jié)技術(shù)進(jìn)行ZrO2空心微球的制備。作者認(rèn)為，噴霧造粒的ZrO2團(tuán)聚顆粒通常是具有一定開孔孔隙率的非均勻結(jié)構(gòu)；團(tuán)聚顆粒在經(jīng)過(guò)等離子體的高溫火焰時(shí)，孔隙內(nèi)的氣體膨脹后部分離開顆粒，同時(shí)其表面迅速熔融而形成的液膜使得孔隙內(nèi)的一部分氣體得以封閉在顆粒內(nèi)部；隨著顆粒的進(jìn)一步熔融，顆粒內(nèi)部的氣體形成空心結(jié)構(gòu)，熔融的顆粒表面所形成的液膜在淬冷的環(huán)境下形成球殼，從而制備得到具有空心結(jié)構(gòu)的ZrO2微球，其空心化過(guò)程如圖4[50]所示。作者進(jìn)一步對(duì)等離子體制備空心微球過(guò)程中團(tuán)聚顆粒的變化進(jìn)行了分析[50]，等離子體中完全熔融的顆粒因?yàn)轶w積膨脹，顆粒尺寸增大，熔融顆粒半徑的變化可以由式(6)得到。
圖4 等離子體燒結(jié)形成空心結(jié)構(gòu)的原理示意圖[50]Fig.4 Principle schematic diagram of formation of hollow particles by plasma sintering process[50]
|
|
(6)
|
其中，Rp0為顆粒的初始半徑，
和
分別表示固態(tài)和熔融態(tài)下顆粒的密度。熔融的顆粒經(jīng)淬冷后，顆粒的半徑Rps=Rp0+ΔRp；形成空心顆粒后，顆粒內(nèi)部的空腔半徑Rh=Rp0+ΔRp-h；因此，空心微球的壁厚h可以由式(7)計(jì)算得到。
|
|
(7)
|
Qiu等[52]以中位徑46.43 μm且空心比例不足10%的YSZ粉末為原料，采用三陰極等離子體炬燒結(jié)制備得到了球化率接近100%、顆粒中位徑52.38 μm、空心顆粒比例93.4%且平均壁厚僅為3.63 μm的四方相YSZ粉末，合成的空心微球及顆粒的空心化過(guò)程如圖5所示。

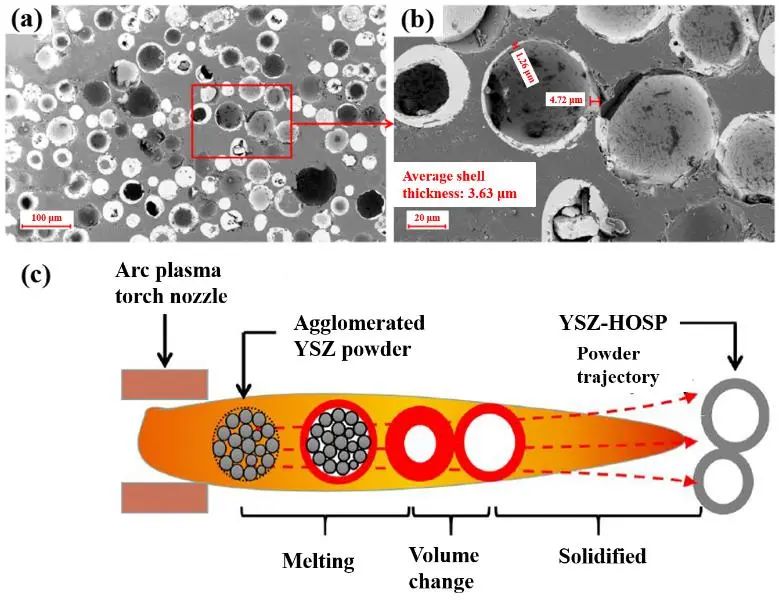

圖5 等離子燒結(jié)法制備的空心微球及空心化過(guò)程[52]：(a), (b) 空心微球截面顯微圖像; (c) 空心化過(guò)程示意圖Fig.5 YSZ hollow microspheres prepared by plasma sintering and their formation process[52]: (a), (b) microscopic images of the cross-section of hollow microspheres; (c) schematic diagram of formation process of YSZ hollow microspheres研究者將等離子體燒結(jié)制備空心微球的過(guò)程分為熔化、體積變化及固化三個(gè)階段。在熔化階段，粉末中的氣體被加熱、膨脹、逃逸，若等離子體提供的焓不足，則難以將粉末熔化，熱壁噴嘴可以提供足夠的焓以及適合的粉末加熱速率使得顆粒中的大部分氣體得以保留，從而確保了顆粒的球化率及顆粒中的氣體含量；在體積變化階段，液滴內(nèi)部氣體壓力、表面張力及環(huán)境壓力三者間保持平衡[51]，提升初始團(tuán)聚粉末的孔隙率、提高等離子體射流的溫度以及降低等離子體射流的內(nèi)部壓力將更有助于獲得薄壁空心顆粒；在固化階段，適當(dāng)降低液滴的冷卻固化速率將更有助于獲得高空心化率的粉末。因此，等離子體燒結(jié)法制備ZrO2空心微球時(shí)，所用前驅(qū)物的特性、等離子體參數(shù)的優(yōu)化以及燒結(jié)過(guò)程的控制都將對(duì)空心微球的性能產(chǎn)生重要影響。ZrO2空心微球不同制備方法的特點(diǎn)如表1所示。模板法是制備空心微球的常用方法，模板法制備的ZrO2空心微球具有粒度分布窄、空心化率高等優(yōu)勢(shì)，但往往存在模板合成及后續(xù)去除過(guò)程繁瑣等問題。溶劑熱法制備空心微球時(shí)不使用模板，得到的粉體具有粒度分布窄、形貌可控的優(yōu)點(diǎn)，但是溶劑熱法反應(yīng)條件苛刻，難以進(jìn)行批量化制備。噴霧干燥法和等離子燒結(jié)法是批量制備噴涂用ZrO2空心微球的重要方法，其中噴霧干燥法得到的空心顆粒強(qiáng)度較低。等離子體燒結(jié)后制備得到的空心微球強(qiáng)度相對(duì)較高、流動(dòng)性好，可以直接用于等離子噴涂。

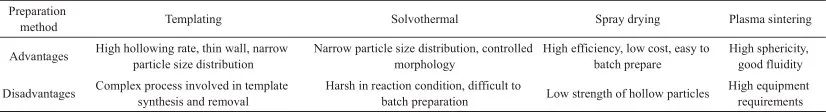

表1 ZrO2空心微球制備方法總結(jié)Table 1 The summary of preparation techniques of ZrO2 hollow microspheres
噴霧干燥和等離子體燒結(jié)法聯(lián)用更有助于制備適用于噴涂的高強(qiáng)度ZrO2空心微球，并且顆粒具有球形度好、流動(dòng)性優(yōu)異且易于批量化制備的優(yōu)勢(shì)。本課題組將噴霧干燥工藝與熱等離子體動(dòng)態(tài)燒結(jié)過(guò)程相耦合，進(jìn)行了一系列諸如Al2O3, SiO2, Si3N4及ZrO2/YSZ等空心微球的制備研究工作，并詳細(xì)考察了漿料特性對(duì)噴霧干燥顆粒形貌結(jié)構(gòu)的影響以及熱等離子體動(dòng)態(tài)燒結(jié)對(duì)顆粒結(jié)構(gòu)的調(diào)控過(guò)程[40,45,53,54]，最終得到的YSZ空心微球如圖6所示。

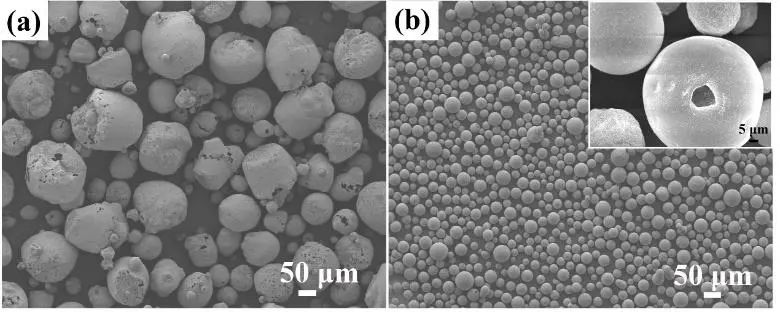

圖6 不同方法制備的YSZ空心顆粒：(a) 噴霧干燥法; (b) 噴霧干燥和等離子體燒結(jié)聯(lián)用Fig.6 YSZ hollow particles prepared by different methods: (a) spray drying process; (b) spray drying combined with thermal plasma sintering
3 結(jié)語(yǔ)與展望
隨著科學(xué)技術(shù)的進(jìn)一步發(fā)展，ZrO2空心微球的制備方法必將進(jìn)一步地豐富和完善。當(dāng)下，在眾多ZrO2空心微球的制備方法中，模板法和溶劑熱法等制備手段存在工藝過(guò)程復(fù)雜、合成條件苛刻且批量化制備困難等不足，并且有限的粒度調(diào)控范圍使其難以在噴涂領(lǐng)域獲得較好的應(yīng)用。噴霧干燥法和熱等離子體動(dòng)態(tài)燒結(jié)法聯(lián)用是制備應(yīng)用于噴涂領(lǐng)域高強(qiáng)度ZrO2空心微球的有效方法，該方法不僅工藝簡(jiǎn)單、反應(yīng)參數(shù)調(diào)控范圍較大，而且制備得到的空心顆粒球形度高、流動(dòng)性好，適合大規(guī)模生產(chǎn)；但是該方法制備空心微球的粒徑和壁厚的調(diào)控難度相對(duì)較大，且顆粒空心化的具體過(guò)程還有待進(jìn)一步證實(shí)。以上問題的順利解決，必將推動(dòng)ZrO2空心顆粒在隔熱涂層和輕質(zhì)隔熱陶瓷等領(lǐng)域的應(yīng)用。
氧化鋯球是一種高純度、高熔點(diǎn)（2700℃）、高硬度（接近鋼鐵）的陶瓷材料。因其優(yōu)秀的物理、化學(xué)特性被廣泛用于精密磨料、金屬煉化、催化劑、鋼鐵生產(chǎn)、熱處理、燒結(jié)等領(lǐng)域。而且，其不僅具有良好的磨損性能、抗腐蝕性能和溫度穩(wěn)定性，而且比鋼鐵具有更好的化學(xué)穩(wěn)定性，因此可以用來(lái)制造精密陶瓷零件，比如機(jī)械密封零件、絕緣零件等。本文將從以下三個(gè)方面探討氧化鋯球的知識(shí)點(diǎn)：
1. 制作方法
2. 物理、化學(xué)特性
3. 應(yīng)用領(lǐng)域
1. 制作方法
制作方法主要分為兩種：噴霧干燥法和頂空燒結(jié)法。
噴霧干燥法
噴霧干燥法是將氧化鋯精粉和水混合，在高速噴霧器中將水霧化，形成氧化鋯顆粒，然后將顆粒輸送到干燥器中，去除水分，形成顆粒狀的氧化鋯。最后再將氧化鋯顆粒進(jìn)行球形造粒和燒結(jié)。這種方法生產(chǎn)的氧化鋯球，其表面光滑度好，球形度高，并且粒徑分布均勻，但體積密度較低。
頂空燒結(jié)法
頂空燒結(jié)法是將氧化鋯粉末制成模型，并在模型內(nèi)部噴涂一層高分子丙烯酸（PAA）膜，然后將模型放入高溫爐中進(jìn)行燒結(jié)，使PAA膜分解形成空腔，在高溫下，氧化鋯粉末顆粒相互結(jié)合，形成球形氧化鋯。這種方法生產(chǎn)的氧化鋯球，其密度高，硬度大，重量均勻分布，但表面有些粗糙。
2. 物理、化學(xué)特性
氧化鋯球是一種結(jié)構(gòu)致密的陶瓷球，它具有以下幾個(gè)重要的物理、化學(xué)特性：
硬度和磨損性能： 硬度接近于鋼鐵，遠(yuǎn)高于傳統(tǒng)的玻璃、陶瓷等材料。因此，其具有良好的磨損性能，抗磨損生物陶瓷材料、醫(yī)療設(shè)備、高溫磨料材料等領(lǐng)域得到廣泛應(yīng)用。
抗壓強(qiáng)度和耐壓縮性：其耐壓強(qiáng)度接近于鋼鐵，并且具有良好的耐沖擊性。因此，其可以用于高壓磨礦領(lǐng)域、高速運(yùn)動(dòng)傳動(dòng)件、氣體靜壓軸承和機(jī)械密封零件等高負(fù)荷工作環(huán)境。
抗腐蝕性能：主要組成成分為氧化鋯，不含鐵元素。因此，不易生銹，耐腐蝕性能好，可以用于催化劑、化學(xué)反應(yīng)器等生產(chǎn)領(lǐng)域，也可以用于在海洋、化工等腐蝕環(huán)境下的應(yīng)用。
溫度穩(wěn)定性： 具有高溫穩(wěn)定性，因?yàn)樗娜埸c(diǎn)高達(dá)2700℃，使其能夠承受高溫?zé)崽幚怼Ｍ瑫r(shí)，氧化鋯球在高溫下也能保持其抗磨損性、硬度和耐壓強(qiáng)度等優(yōu)異的物理化學(xué)性能。
3. 應(yīng)用領(lǐng)域
由于其具有優(yōu)異的物理化學(xué)性能，因此在許多工業(yè)領(lǐng)域中得到廣泛應(yīng)用，主要包括以下幾個(gè)方面：
精密磨料： 硬度高、磨損性能好，可以制成磨粉或磨球，作為高精度表面處理、拋光、切割等高精度加工領(lǐng)域的磨料。氧化鋯磨料粒度均勻，表面光滑度好，能夠保證加工零件的表面質(zhì)量。
金屬煉化：高溫穩(wěn)定性好，可以用于高溫環(huán)境的精煉爐，作為流體的攪拌材料。此外，在鋼鐵生產(chǎn)中，也可以被用作噴吹嘴，起到控制流體流動(dòng)的作用。
催化劑： 在化學(xué)反應(yīng)中具有良好的交互催化作用。因此，它可以用作不同環(huán)境下的催化劑媒介。例如，二氧化氮還原反應(yīng)、氧化亞氮還原反應(yīng)、甲烷催化劑等。
鋼鐵生產(chǎn)：作為鋼中間合金的添加劑，可以提高鋼的硬度、韌性等物理機(jī)械性能。該材料還可以用作鋼坯直徑的調(diào)整媒介，使其達(dá)到技術(shù)要求。
絕緣材料：絕緣性能也非常強(qiáng)，可用于制造高壓絕緣零件等。
總之，由于氧化鋯球的優(yōu)異物理、化學(xué)性能，它在各個(gè)領(lǐng)域中均得到了廣泛應(yīng)用，為各個(gè)行業(yè)帶來(lái)了很大的改善。

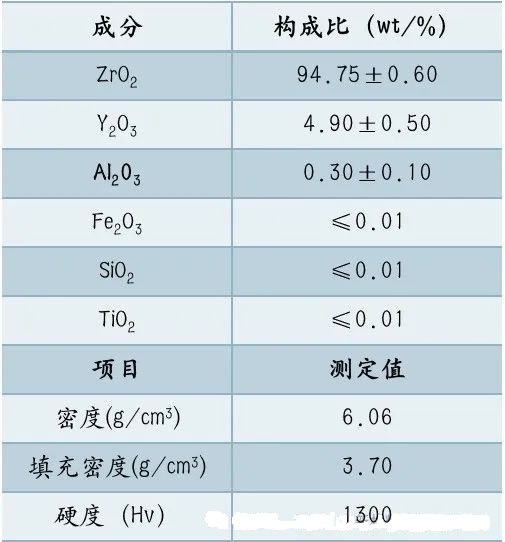

二、氧化鋯球物化指標(biāo)

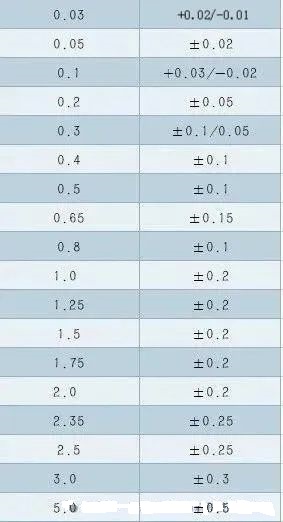

三、氧化鋯球常規(guī)尺寸
